如果你留意的話，會遇到這種情況：液晶顯示器和液晶電視中，為什么有一些很薄，而有一些很厚呢?

此外，我們還會遇到這種情況：同一個品牌的液晶產品，用的都是相同的面板，看介紹所采用的軟硬件也相差不大，但往往價格卻相差很大，畫質上也有不小的區別，這是為什么呢?

事實上，我們常常會忽視了一個占據液晶顯示設備成本很大比例的部分，這就是背光源。背光源不但對液晶顯示設備的畫質、設計起到了重要的作用，同時背光源的不同也會對產品的成本/價格造成很大的影響。

一、背光源是什么?

背光源是什么呢?背光源就是位于液晶顯示器背后的一種光源，它的發光效果將直接影響到液晶顯示的視覺效果。

我們都知道LCD液晶顯示屏自身無法發光，必須借助外部光源(LED 背光模組)發出光線，穿過/不穿過液晶體，然后由濾光片處理彩色像素，以實現顯示功能。你所看見的光線都是背光燈組件打在導光板上呈現的效果。

因此， LCD 需要配套 LED背光模組來實現顯示功能。

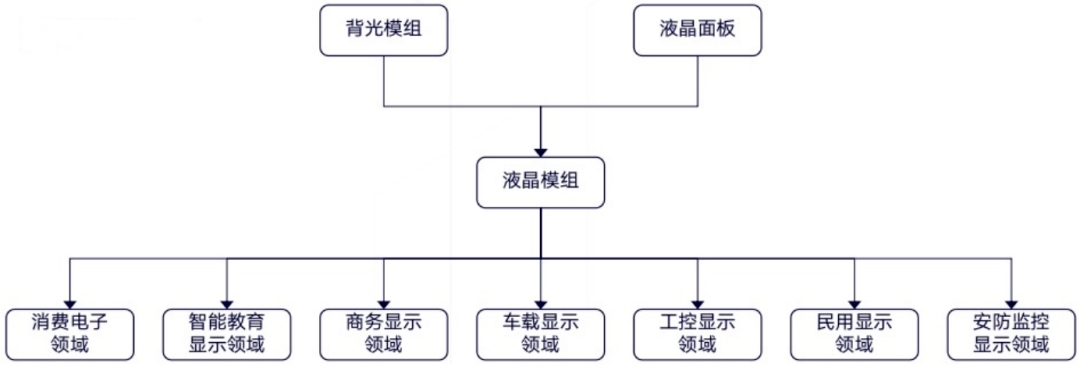

而背光模組和液晶面板open cell構成了液晶模組，對顯示器的影響，兩者可以說是五五開。如果背光做得不好的話，那么有可能會出現各種各樣的問題，而背光往往是屬于用戶看不到的數據。

所以，背光源對液晶顯示的亮度、對比度和色彩表現力起到關鍵作用。 目前實現LED背光的方式主要有兩種，分別是LED側入式背光與LED直下式背光。

二、LED側入式背光

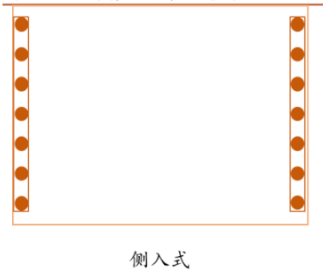

LED側入式背光：側入式背光源是指將燈珠排列在顯示設備的四周，常見的形式是顯示設備兩側或者顯示設備底部。并通過導光板將光線盡可能的平鋪在液晶面板背后，讓畫面看起來亮度較為均勻。這樣的背光設計節約了背光燈與屏幕的空間，所以您看到的液晶顯示器會很薄。

側入式背光的好處是燈珠用量少、成本低，同時能讓顯示設備做的非常薄，無論是顯示器還是電視，通常能做到4.9MM的那種大多是側入式背光。一些比較好的倒光材料玻璃導光板也能讓設備做的更薄。

側入式背光的LED晶粒配置在液晶屏幕的四周邊緣部位，由于它搭配了導光板，當模塊發光時，就能把屏幕邊緣發射的光，透過導光板輸送到屏幕的中央?yún)^(qū)域，如此一來，電視屏幕整體就有了背光，才能顯示出畫面。在性能上側入式背光在光線的局部控制上性能一般，無法做到局部精細控制能力。

三、LED直下式背光

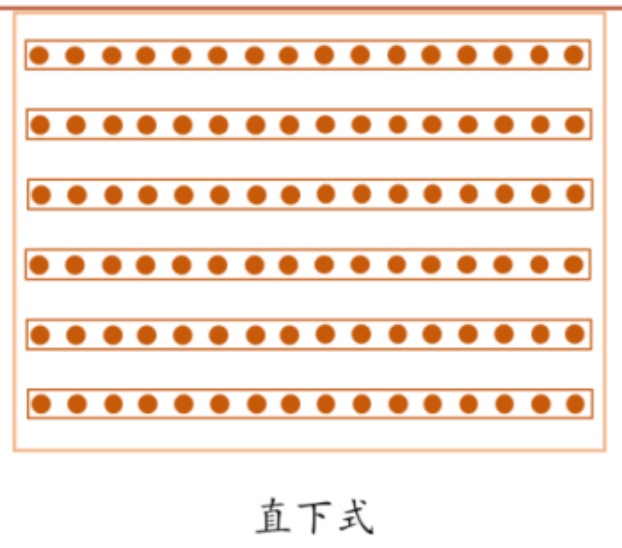

LED直下式背光：將背光燈分布在液晶屏幕后方，背光燈與屏幕間要有一定的距離，所以會有一定的厚度。

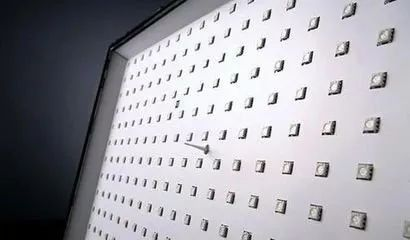

由于在面板背后布置成百上千顆LED燈珠，相比側入式背光，直下式背光在局部控光能力上非常強悍，一些高性能顯示設備甚至能做到上千個分區，對局部畫面進行精細的亮度調整，這對HDR(高動態亮度范圍)顯示來說有著至關重要的作用。

因為HDR本質就是要讓亮的地方更亮，暗的地方能暗下來，通過直下式背光能很好的解決這個需求。側入式背光由于光源本質上在兩側，很難做到精細的區域調節。

此外從屏幕的亮度均勻性效果來說，理論上直下式背光是優于側入式背光的。

因為側入式背光發光源屏幕兩側，導光板能將光線均勻鋪開但能鋪開多少就是個性能問題了，越靠近光源則越亮。

因此很多時候通過一些檢測儀器可以發現屏幕的9個區域中亮度均勻性往往有明顯偏差，當然這種偏差在儀器上較明顯，肉眼反而不會太過敏感。

直下式背光因為發光源的關系通常整體均勻性會好一些。

不過直下式背光雖然對畫面亮度有很好的改善效果，但成本也很高，特別是局域控光能力越強的設備畫質很好但成本很高。另外就是直下式背光的機身做不薄，看市面上那些4.5、4.9MM的機器幾乎沒一個是直下式背光的，做得比較薄的顯示器或電視，通常都是側入式背光。

四、側入式與直下式各有千秋

側入式背光源：成本更低，顯示設備可做得更薄，但是局部控光能力有限。

采用側入式背光的顯示器，機身更加輕薄，更加美觀，市場上絕大部分超薄顯示器都采用了側入式背光設計。

直下式背光源：可以做到更好的局部光控，但是成本較高，會使顯示設備更厚。

采用直下式背光顯示器雖然機身比較厚，但它的優勢在于可以提供更高的亮度，而且背光更均勻，還可以通過分區控制背光燈實現出色的黑白對比效果。

究竟是直下式好，還是側入式好，似乎一直是個沒有答案的問題。兩者在不同方面有不同優勢。

國家廣播電視產品質量監督檢驗中心進行的一項LED技術測試，給出了一個有趣的答案。“我們對同一品牌側入式LED電視和直下式LED電視的亮度、色度參數等技術指標進行了全面的測試對比，從結果來看，直下式與側入式LED電視在畫面色彩表現、亮度均勻性、對比度三個參數指標水平略有不同，但整體差異不大。

可看出，兩種背光各有優勢，側重于不同產品需求。無論是側入式還是直下式的背光，事實上高中低端的產品都有采用，關鍵還是看廠商自己的技術和成本投入。
