當您操作車載顯示或使用醫療設備時，是否想過那片薄如蟬翼的透明保護膜，竟是液晶模組出廠前最后一道關鍵防線?

在LCM的眾多物料中，貼附在全貼合模組蓋板玻璃表面的PET保護膜，常被視為“不起眼的小透明”。

然而，就是這個看似簡單的部件，卻與您產線的良率、效率乃至終端產品的可靠性息息相關!靜電損傷、撕膜白點、異物劃傷……這些產線痛點，很可能就源于對這張“小透明”的忽視。

今天，我們就從模組廠視角出發，深入淺出地為您剖析TFT-LCD全貼合顯示模組上的PET保護膜。了解它，選對它，能讓您的生產更順暢，品質更穩定!

一、保護膜：被低估的技術屏障

在液晶模組制造中，PET保護膜如同精密儀器的"透明鎧甲"。它并非簡單覆蓋，而是需滿足三大核心要求：

超低靜電風險：防止撕膜時靜電擊傷液晶層

精密粘附力：貼附牢固卻剝離無痕(粘著力僅1-3g)

光學零干擾：透光率>88%，霧度<2%

透過率 (T%)： 光線穿透保護膜的能力。T% = 穿透保護膜的光通量(Tt) / 入射光通量(T0) * 100%。

要求：通常 >88% (或按廠商規格書，保守值可能>85%)。 透過率低會導致屏幕亮度損失，影響觀感或增加背光功耗。

霧度 (H%)： 保護膜對光線的散射能力。H% = 偏離入射方向2.5°以上的散射光通量(Td) / 總透射光通量(Tt) * 100%。

要求：通常 <2% - 5%。 霧度高會使顯示畫面發蒙、不清晰，降低對比度。

終端廠商關注點： 確保保護膜本身不損害顯示模組的亮度和清晰度。模組廠會在來料檢驗中嚴格把關。

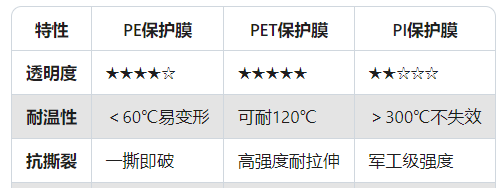

? 三種基材的生死競速

不同材質的保護膜性能差異巨大，直接關系模組品質：

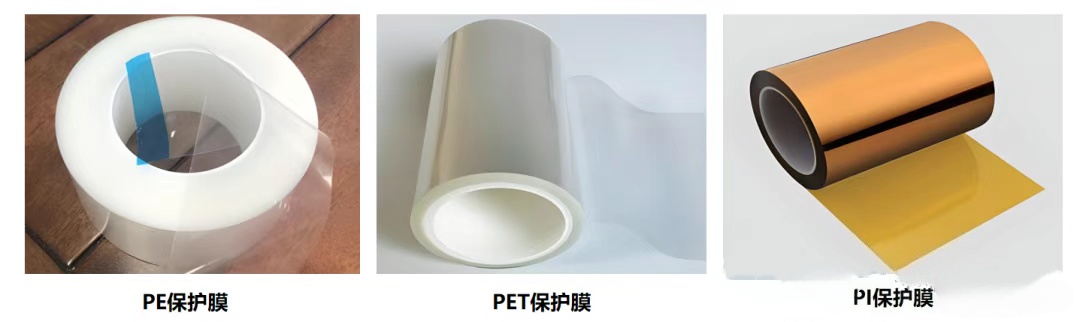

PE(聚乙烯)： 柔軟、便宜、透明度好。但 機械強度差(易撕破、劃傷)、耐溫性差。主要用于模組出貨時的包裹膜、纏繞膜，不適合長期貼附在顯示面。

PET(聚對苯二甲酸乙二醇酯)：模組表面保護膜首選! 機械強度高(抗撕裂、拉伸、磨損)、尺寸穩定性好、透明度優異、耐溫性適中、成本合理。

這些優點使其完美勝任保護顯示面、抵抗運輸和組裝過程中刮擦的任務。PET也是眾多光學膜(如擴散膜、增光膜、OCA離型膜)的基礎材料。

PI(聚酰亞胺)： “耐高溫之王”!強度、韌性、化學穩定性極佳。但成本高昂、透明度通常較差(偏黃)。主要用于FPC覆蓋膜、SMT高溫制程保護膠帶等，不適用于需要高透光率的顯示面保護。

注：全貼合模組常用PET，F(xiàn)PC領域必選PI，PE僅用于臨時包裝

真實案例：某車載屏廠曾因使用廉價PE膜，運輸途中膜體破裂導致玻璃蓋板劃傷，整批貨損率高達15%!

二、PET保護膜的核心技術密碼

1. 光學性能：透明≠無干擾



透過率陷阱：普通PET膜透光率僅85%，每提升1%都需納米級涂層技術

霧度控制：劣質膜會產生牛奶屏效應(霧度>5%)，我們通過表面微結構處理實現<1.8%

2. 靜電攻防戰

撕膜電壓是液晶屏的"生死線"：

普通膜：撕膜電壓±500V(靜電擊穿IC風險>30%)

優質膜：通過添加離子型抗靜電劑，電壓降至±300V以下

關鍵發現：相同保護膜在AF鍍膜蓋板上的撕膜電壓比普通玻璃低40%!這解釋了為何某些屏廠總出現莫名白點。

3. 粘著力精控藝術

采用聚氨酯(PU)膠系實現微粘附：

實驗室數據：3g粘著力可抵抗運輸震動，卻能在0.5秒內自動剝離

失效警報：當環境溫度>50℃時，亞克力膠會產生殘膠(PU膠耐受80℃)

三、制造過程中的關鍵細節

PET保護膜生產的關鍵工序：

膠水?dāng)嚢瑁嚎轨o電劑比例誤差需<0.1%

涂布精度：膠層厚度7μm±0.5μm(相當于頭發絲的1/10)

固化曲線：80℃→110℃→70℃三段溫區控制

熟化陷阱：未完成48小時熟化的膜會產生氣泡紋

業內教訓：某代工廠為趕交期跳過熟化工序，導致膜體卷曲，貼附良率暴跌至65%!

四、選擇保護膜的黃金準則

根據終端場景精準匹配：

車載顯示屏：必選耐高溫型PET膜(耐溫>100℃)

醫療設備屏：需滅菌級PI膜(γ射線照射不黃變)

工控觸摸屏：要求超低撕膜電壓膜(<±200V)

成本真相：看似節省小點費用普通膜，可能導致10倍返修損失!

當您下次拆開液晶屏包裝時，請記住這片厚度僅60μm(0.06毫米)的PET膜背后，是材料學、靜電工程和精密制造的巔峰對決。它如同顯示屏的"隱形保鏢"，在您看不見的地方完成著最關鍵的守護。

選擇保護膜如同選擇隱形眼鏡：透得清晰、貼得舒適、摘得干凈，才是終極境界。

選擇一張性能卓越、匹配工藝的PET保護膜，就是為您的產線良率和效率增添一份堅實的保障! 希望本文能幫助您更深入地理解這個“小透明”的大作用。
