你是否曾疑惑：為何高端顯示器色彩如此精準?一塊看似簡單的液晶屏背后，隱藏著怎樣的科技密碼?作為終端廠商，深入理解LCD原理，將助你優化產品設計，避開性能陷阱!

一、核心奧秘：液態晶體的光之魔法

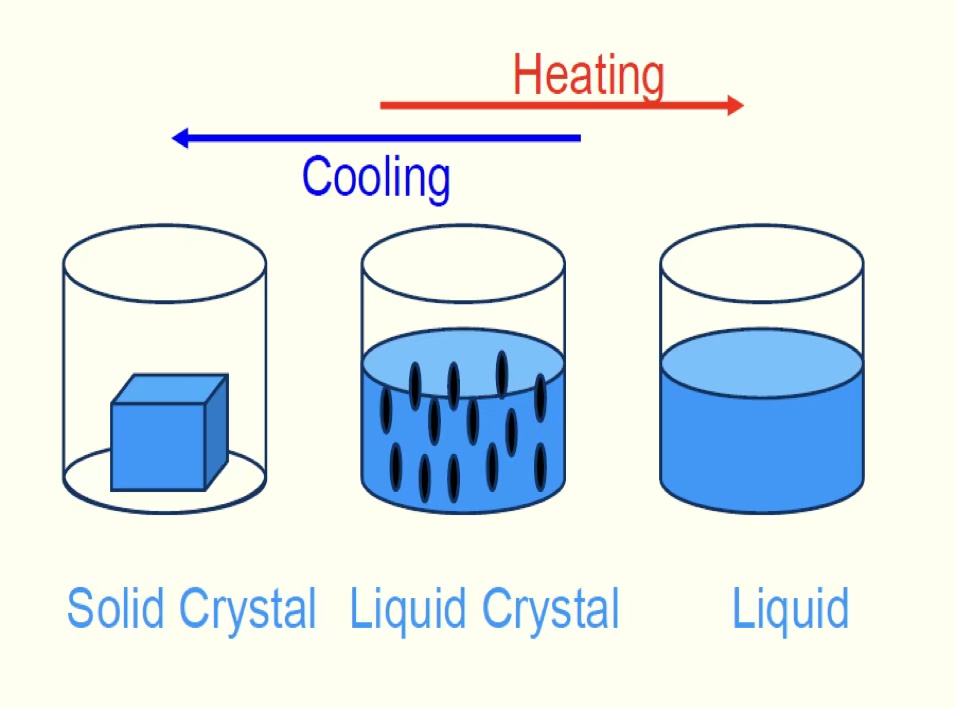

液晶(Liquid Crystal， LC)是LCD技術的靈魂。它既非典型固體，也非自由液體，而是一種分子排列具有規則性的特殊有機化合物。這種中間態賦予它三大關鍵特性：

光之操控者：液晶允許光線穿透，并能精準改變光的偏振方向(光的振動方向)。

電壓指揮棒：施加在液晶分子兩端的電壓變化，能精確控制其翻轉角度。

交流驅動法則：液晶必須使用交流電驅動。直流電會導致液晶分子發生不可逆的“極化”，永久損壞其旋轉能力。

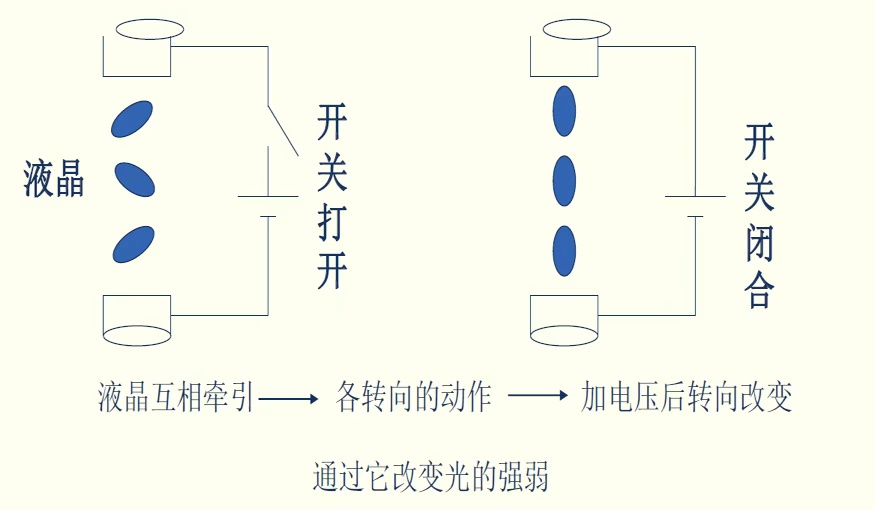

(液晶分子在不同電壓下的排列狀態)

案例啟示：某戶外設備廠商早期產品在極寒地區出現屏幕拖影、反應遲鈍。根源在于低溫下液晶材料粘滯度增大，常規驅動電壓和頻率不足以使其有效翻轉。

解決方案是優化驅動波形(如提高電壓、調整頻率)并選用寬溫液晶材料。這警示我們：環境適應性設計必須考慮液晶的物理特性。

二、關鍵搭檔：偏振片的“守門人”角色

僅有液晶無法成像，偏振片(Polarizer) 是其不可或缺的搭檔。你可以把它想象成一個光的“柵欄”：

自然光包含各個方向的偏振光。

偏振片只允許特定方向(如垂直方向)的光通過。

當光線穿過被電壓“扭曲”的液晶層后，其偏振方向會被旋轉(例如90度)。

第二片偏振片(通常與第一片方向垂直)則成為“守門員”：只有被液晶旋轉到匹配方向的光才能通過，其他光被阻擋。

TFT(薄膜晶體管) 的核心作用，就是通過精確控制每個像素點上的電壓，從而操控液晶分子的旋轉角度，最終決定該像素點透過偏振片的光量(灰度)，實現從全黑到全亮的精細調控。

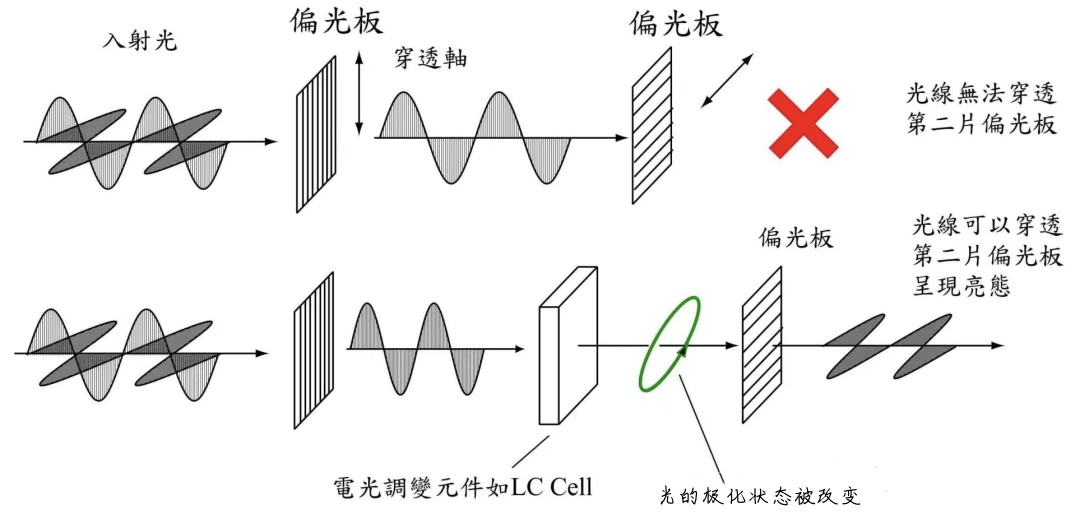

(偏振片組合控制光線通過與否)

三、LCD結構：LCD的精密“三明治”

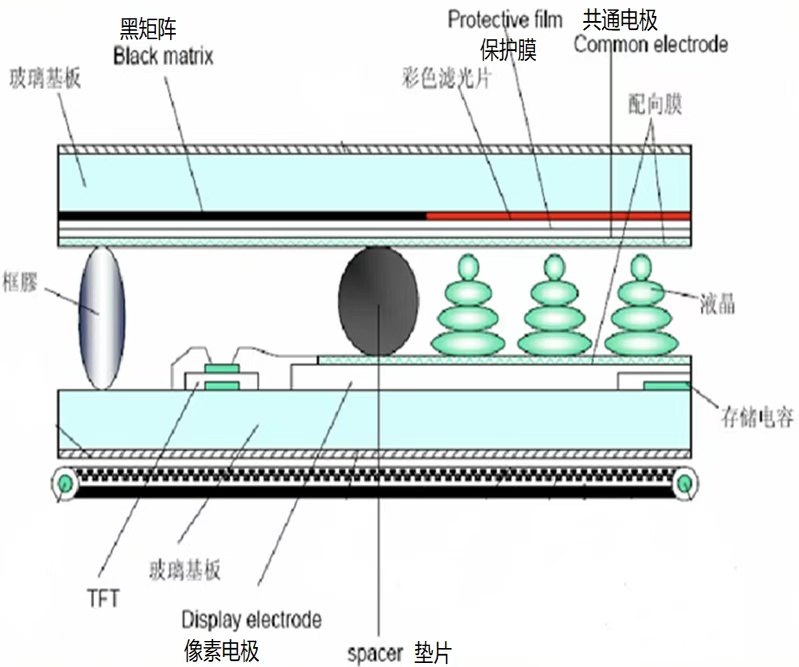

一塊典型的TFT LCD面板是一個由多層精密結構組成的“盒子”：

玻璃基板(Glass Substrates)：上下兩片超薄、超平整的玻璃片，內表面蒸鍍ITO透明導電層，形成電極。

液晶層(LC Layer)：填充在上下基板之間的核心材料，是光調制的執行者。

偏光片(Polarizers)：粘貼在玻璃基板最外側的兩片“光柵”。

密封膠框(Sealant)：通常是環氧樹脂，將上下玻璃基板粘合密封，防止液晶泄漏。

TFT陣列(TFT Array)：制作在下玻璃基板(陣列基板)上，每個像素對應一個TFT開關和一個儲存電容(Cs)。

彩色濾光片(Color Filter)：通常制作在上玻璃基板(彩膜基板)上，每個像素位置包含紅(R)、綠(G)、藍(B)三個子像素的濾光單元。

重要認知：LCD是被動發光器件!它自身不產生光，其亮度完全依賴背光模組(Backlight Unit， BLU)提供光源(通常是白光LED)。LCD只是“有選擇地”允許背光通過，形成圖像。這與主動發光的OLED、MicroLED有本質區別。

四、TFT LCD：像素的精準控制

TFT技術是驅動現代高分辨率、高畫質LCD的核心。其工作原理像電網一樣精確控制每個像素：

寫入數據：

掃描線(Gate Line)通電(如+24V)，打開一行像素的TFT開關。

數據線(Source Line)輸入灰階電壓(Vdata)，通過TFT給像素電極充電，與公共電極(Vcom)形成電場，控制液晶旋轉。

儲存電容(Cs)保存電壓，維持畫面穩定。

保持畫面：

掃描線斷電(如-7.5V)，TFT關閉，儲存電容緩慢放電，在一幀時間(約16.7ms)內保持電壓，避免閃爍。

合成色彩：

每個像素由紅(R)、綠(G)、藍(B)三個子像素組成，各帶獨立TFT和濾光片。

通過調節RGB子像素的亮度，混合出任意顏色。

例如，1024x768屏幕實際有235萬個TFT!

逐行刷新：

屏幕從上到下逐行掃描：第1行充電→第2行充電→…→最后一行，循環往復。

(TFT像素結構、等效電路及逐行掃描示意圖)

五、給終端廠商的關鍵啟示與應用策略

深刻理解LCD原理，能有效指導產品設計、選型和問題排查,給終端廠商的實用建議：

電壓控制是關鍵

確保VGH/VGL電壓精準穩定，否則會出現屏幕發暗、重影等問題。

用高品質電源芯片，低溫環境要特別注意電壓是否夠用。

高刷屏要特別注意

高刷新率屏幕需要更強的充電能力，選型時重點看充電率指標。

優化電路設計減少信號延遲。

必須用交流驅動

直流電壓會永久損傷屏幕，導致殘影。

嚴格采用點反轉/列反轉等交流驅動方式。

溫度影響很大

根據使用環境選屏(普通/工業/車載級)。

加入溫度補償算法，避免高溫/低溫時出現拖影。

別把屏幕裝在發熱元件旁邊。

防靜電很重要

屏幕很怕靜電，接口要加防護元件。

生產時要做好防靜電措施。

顯示效果優化

根據使用場景選合適亮度的屏幕。

注意屏幕均勻性，避免出現斑痕。

需要廣視角就選IPS/VA屏。

簡單說就是：電壓要穩、防靜電要做好、根據使用環境選合適的屏，高刷屏要特別注意電路設計。

LCD非但不是明日黃花，反而在車載顯示、工業控制、醫療設備等專業領域煥發新生。一塊穩定、可靠的液晶屏，離不開終端廠商對核心原理的深刻洞察。

終端廠商的價值，不僅在于整合資源，更在于吃透技術，將冰冷的參數轉化為極致的用戶體驗——這，才是贏得市場的終極密碼。
